VFR Sectional Chartの地図の読み方
Navigation, Diversion & Lost Procedures

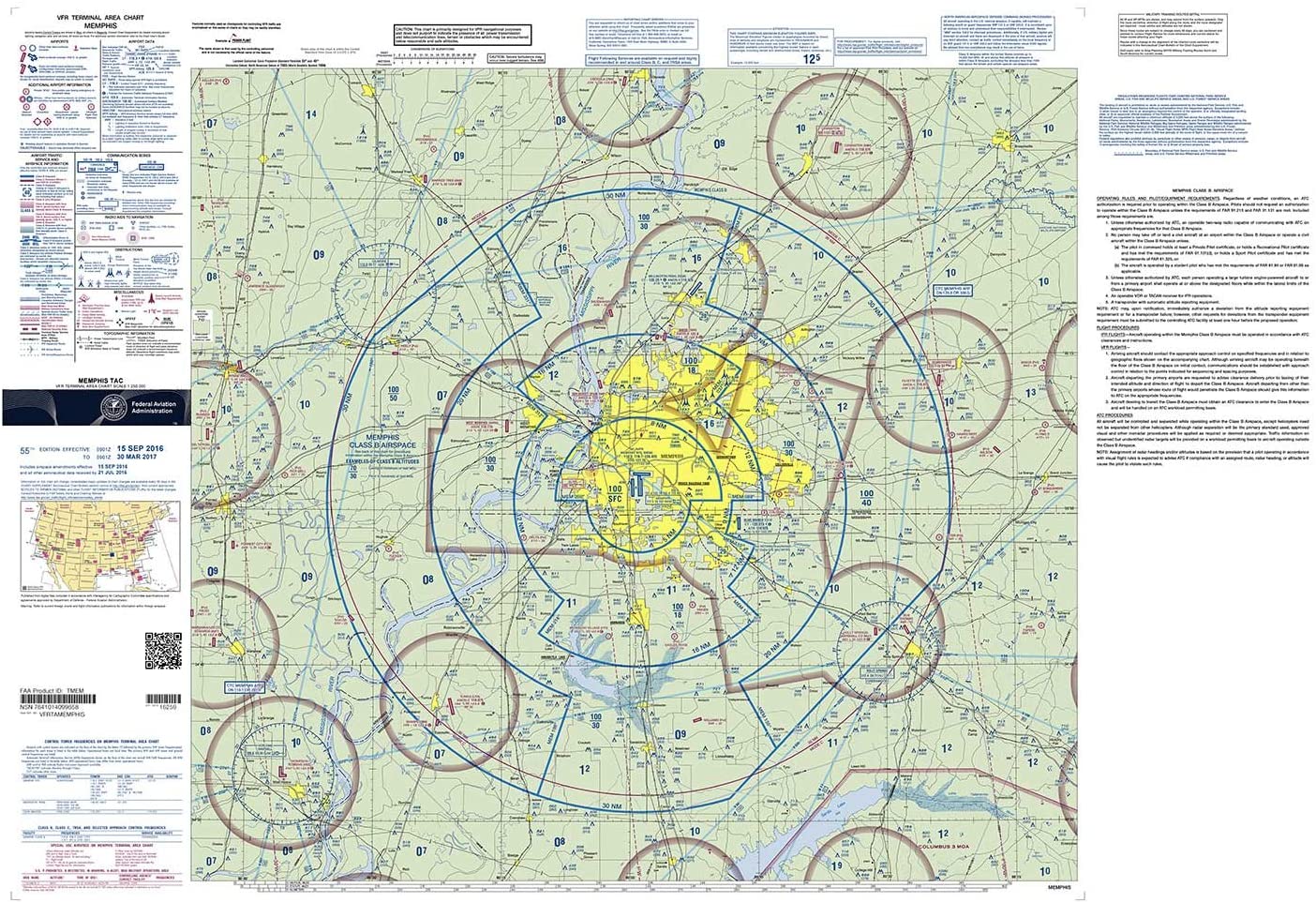

Sectional Chartとは
訓練生キャプテン、Sectional Chartって何ですか？
キャプテンSectional Chartは、視覚飛行方式（VFR）のパイロットが使う詳細な航空地図だよ。地形、空域、空港、ナビゲーションエイドなどの情報が含まれていて、低高度飛行に適しているんだ。
Sectional Chartの基本的な要素
訓練生具体的にはどのような情報が載っているのですか？
キャプテン主に次のような情報が含まれているよ。
Sectional Chartの主な要素:
- 地形情報: 山、川、湖などの自然地形。
- 空域情報: クラスB、C、Dなどの空域の範囲と高さ。
- 空港情報: 空港の位置、滑走路の長さと方向、周辺の障害物。
- ナビゲーションエイド: VOR、NDB、DMEなどのナビゲーションエイドの位置と周波数。
- 緯度経度: 地図上の座標系。
- 障害物情報: 高い建物、タワーなどの障害物の位置と高さ。
- 航路情報: 道路、鉄道、電線などの視認できる目印。
Sectional Chartの読み方
訓練生Sectional Chartの情報をどうやって読み取るのですか？
キャプテン基本的な読み方をいくつか紹介するね。
Sectional Chartの読み方:
- 地形情報の確認: 地形の標高は茶色や緑色で表示され、等高線や色のグラデーションで高度が示されている。
- 空域情報の確認: 空域のクラスは色分けされて表示されている。例えば、クラスB空域は青い実線で、クラスC空域はマゼンタの実線で示される。
- 空港情報の確認: 空港は青やマゼンタのシンボルで示され、滑走路の方向と長さも図示されている。
- ナビゲーションエイドの確認: VORは六角形のシンボルで、NDBは円形のシンボルで示される。周波数も一緒に記載されている。
- 障害物情報の確認: 障害物は黒い三角形で表示され、高さが記載されている。重要な障害物には赤いライトが点滅することがある。
- 緯度経度の確認: 地図の縁や内部に経緯度が表示されており、座標を元に位置を確認できる。
- 航路情報の確認: 視認できる目印として、主要な道路や鉄道が黒い線で表示されている。
実際の飛行での活用方法
訓練生実際の飛行でSectional Chartはどう使うのですか？
キャプテン飛行前にチャートをチェックして、目的地までの経路、空域制限、障害物を把握しておくことが重要だよ。飛行中もチャートを参照して、現在の位置や進行方向を確認し、安全な飛行を維持するんだ。
訓練生なるほど。Sectional Chartは飛行前も飛行中も重要なツールなんですね。
キャプテンその通りだよ。Sectional Chartをしっかりと理解し、活用することで安全な飛行が実現できるんだ。
SUMMARY
Sectional Chartは、視覚飛行方式（VFR）のパイロットが使用する詳細な航空地図で、地形、空域、空港、ナビゲーションエイドなどの情報が含まれています。地形や空域情報、空港の位置やナビゲーションエイドの情報などを読み取り、飛行前および飛行中に安全な飛行をサポートします。
